聯軸器許用補償量：
選用聯軸器時供參考的相關系數(根據JB/T 7511-94)
選用聯軸器時應考慮動力系數K W 和工況系數K：當選用撓性或彈性聯軸器用于有沖擊、振動和需要軸線補償?shù)墓r時，應考慮起動系數K 2 、溫度系數K t 、頻率系數K f 、放大系數K v 、沖擊系數K s 等系數對傳動系統的綜合影響因素。
1．動力機系數Ｋw
2．聯軸器載荷類別

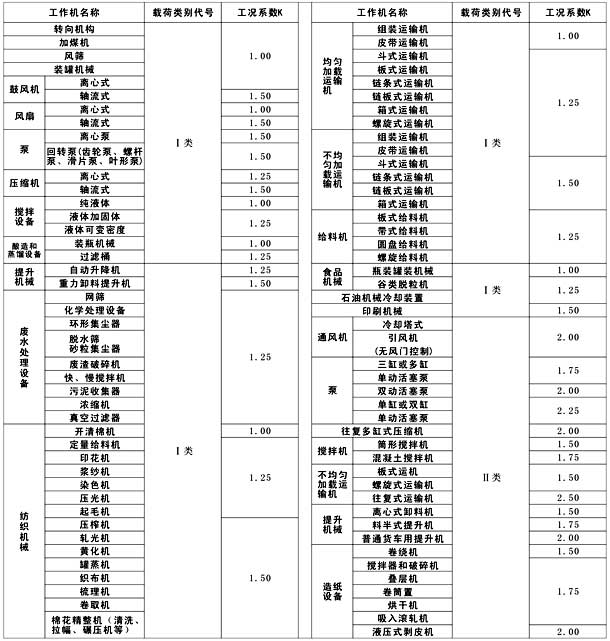

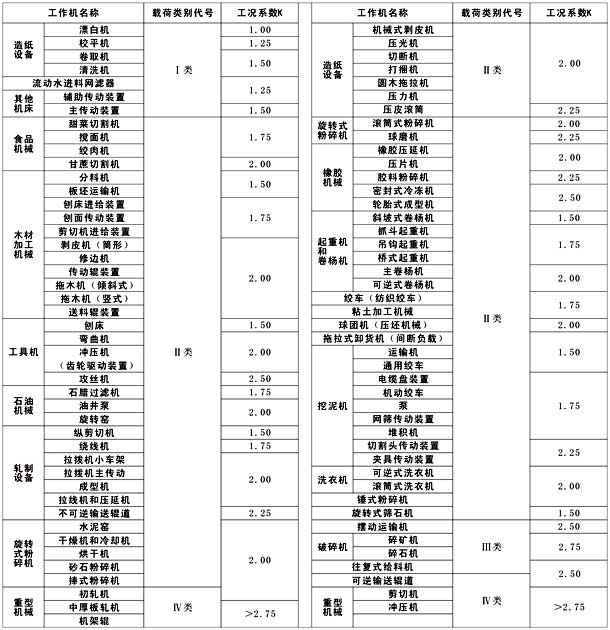

3．工況系數Ｋ
A．上表所列K值是傳動系統在不同工作狀態下的平均值，根據實際情況可適當增加。
B．上表所列K值，其動力機為電動機和透平，若為其動力機應考慮動力機系數K W .
C．在配有制動器的傳動系統中，當制動器的理論轉矩超過動力機的理論轉矩時，應根據制動器的理論轉矩來計算選擇聯軸器。
4．起動系數Ｋz
主動端起動頻率Z，形成附加載荷，其影響起動系數K Z 表示，見下表。
5．溫度系數Ｋt
傳動系統選用帶非金屬性材料（橡膠）聯軸器時，應考慮在溫度影響下橡膠彈性材料強度降低的因素，以溫度系數K表示見下表：溫度t與聯軸器的工作環有關，在輻射熱的作用下，尤其要考慮K的影響。
|
